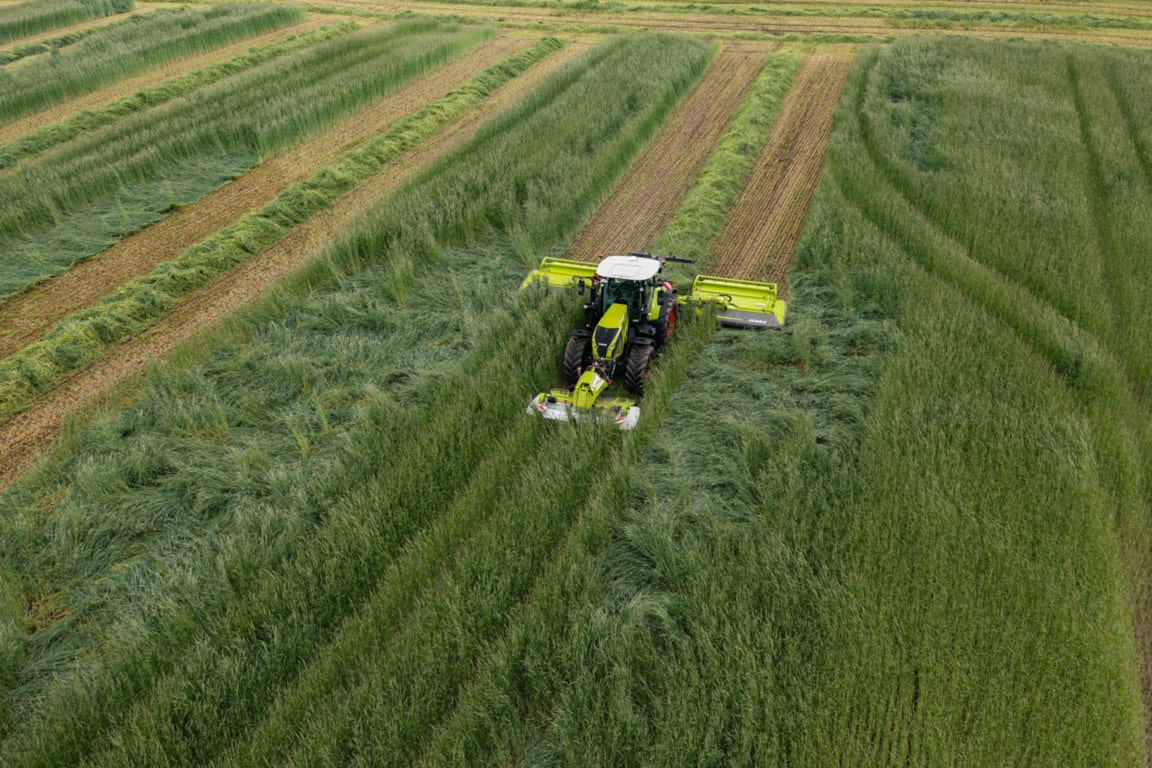

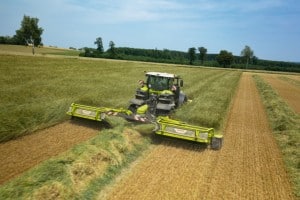

Claas amplía su gama de segadoras para grandes superficies con la nueva Disco 9700

Con una anchura de trabajo de hasta 9,50 metros, la nueva segadora Claas Disco 9700 se encuentra disponible en cinco versiones diferentes con acondicionador de púas o de rodillos y agrupación de hileras Auto Swather. Cabe destacar el modelo Disco 9700 RC Auto Swather para biomasa, con rendimientos de hasta 60 t/ha.

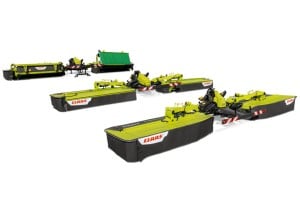

Dirigida a agricultures y contratistas que trabajan en campos de forma irregular y en pendientes donde se requiere una gran flexibilidad para el solapamiento, la nueva serie Disco 9700 de Claas se compone de cinco modelos:

• Disco 9700 Comfort sin acondicionador.
• Disco 9700 C Business con acondicionador de púas.
• Disco 9700 RC Business con acondicionador de rodillos.
• Disco 9700 C Auto Swather con acondicionador de púas y agrupación de hileras.
• Disco 9700 RC Auto Swather con acondicionador de rodillos y agrupación de hileras.

Estas segadoras combinan características de eficacia probada, como las barras de corte Max Cut con cambio rápido de cuchillas y suspensión Active Float, con nuevos desarrollos innovadores. Todo ello se traduce en un forraje limpio, la máxima protección de la capa de hierba y una gran capacidad combinada con una alta frecuencia de corte a una velocidad de la tdf de sólo 850 rpm para una eficiencia óptima.

Los nuevos patines de desgaste de flujo optimizado, que aumentan la altura de corte en 15 mm, están disponibles también para todas las Disco 9700 y todas las segadoras frontales.

Las cuchillas y las cubiertas de los discos antigiro están pintadas de rojo para poder asignar inmediatamente las cuchillas de recambio a los discos segadores correspondientes. La caja de cuchillas extraíble y portátil está dividida en tres compartimentos para las cuchillas de repuesto rojas y negras y las cuchillas usadas.
El bastidor de enganche con brazos acodados garantiza un centro de gravedad óptimo en la cabecera y en la carretera – para una mayor protección del suelo y seguridad vial.

Los dos modelos con agrupación de hileras Auto Swather incorporan un cabezal reforzado. Los latiguillos hidráulicos y los cables eléctricos se guardan de forma segura en un nuevo soporte de estacionamiento cuando se desengancha la segadora.

Anchura de trabajo

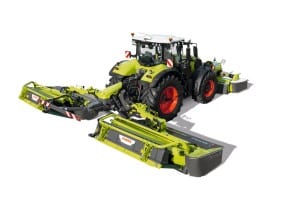

En todos los modelos Disco 9700, los nuevos brazos oscilantes se pueden girar hidráulicamente 300 mm hacia fuera y 50 mm hacia dentro (recorrido máximo 700 mm) para ajustar el solapamiento al girar en esquinas y al trabajar en pendientes. El recorrido del brazo oscilante se puede ajustar de forma continua desde la cabina entre 8,80 y 9,50 m.

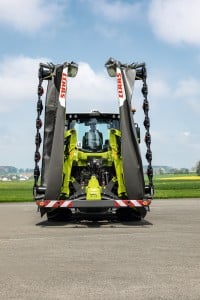

Al abrir el campo y segar en pendientes, el solapamiento se puede aumentar de forma variable hasta 50 cm a cada lado para garantizar una siega sin franjas, incluso con estas aplicaciones. Cuando se pliegan en posición de transporte, los brazos se retraen automáticamente a una altura inferior a 4 m.

El seguimiento del perfil del suelo no se ve afectado por el recorrido del brazo oscilante gracias a la amplia posición de montaje central y a la guía doble especial de las unidades segadoras a través de los brazos. Además, la versión de confort del Active Float compara de forma regular y automática la presión real con la presión objetivo y ajusta continuamente la presión sobre el suelo en respuesta.

Opcionalmente, se dispone de una regulación de la inclinación que, mediante un sensor de inclinación, ajusta individualmente el recorrido telescópico y la regulación de la presión sobre el suelo Active Float del brazo izquierdo y derecho. Esta función contrarresta la deriva, protegiendo la capa de hierba y reduciendo la carga de trabajo del conductor. En los modelos Auto Swather, la velocidad de la cinta se ajusta automáticamente al mismo tiempo.

Los brazos están equipados con una protección antichoque individual, cada uno con un eje de rotación inclinado: cuando la segadora se encuentra con un obstáculo, el brazo gira hacia atrás y lo sobrepasa, alejando la unidad segadora lo máximo posible de la zona de peligro.

Accionamiento

Las segadoras se accionan mediante nuevos ejes de transmisión telescópicos triples Walterscheid P-Line con perfiles de acero de gran diámetro especialmente endurecidos. El nuevo embrague de fricción K-90 de mayor capacidad está atornillado directamente al eje de junta universal, lo que facilita y agiliza su mantenimiento.

Los modelos RC disponen de un accionamiento de doble rodillo con una caja de engranajes de tijera especialmente desarrollada que garantiza el máximo rendimiento incluso con los rendimientos más elevados. El nuevo accionamiento se ofrece de serie en la Disco 9700 RC Auto Swather y opcionalmente en los modelos frontales RC y en la Disco 9700 RC Business.

Las características técnicas incluyen los nuevos ejes de toma de fuerza triples Walterscheid P-Line, brazos oscilantes ajustables para una anchura de trabajo de hasta 9,50 m y Active Float, así como protección anticolisión non-stop de serie. Se ha desarrollado una nueva caja de engranajes de tijera para el accionamiento de doble rodillo del acondicionador de rodillos RC.

Auto Swather

Pensadas para tractores de hasta 500 CV, l,os modelos Disco 9700 C Auto Swather y Disco 9700 RC Auto Swather, han sido desarrollados especialmente para la cosecha de alfalfa, ensilado integral y forraje de invierno junto a los cultivos tradicionales de hierba, centrándose en el máximo rendimiento y volumen de forraje. El forraje cosechado es triturado suave y eficazmente sin pérdidas por dos rodillos de poliuretano contrarrotantes. Además, el acondicionador se extiende por toda la anchura de la cama de siega para evitar atascos de forraje.

La Disco 9700 RC Auto Swather ofrece nuevos conceptos constructivos para rendimientos de forraje excepcionalmente altos, como por ejemplo un traspaso modificado e innovador del forraje a la cinta transportadora reforzada con Kevlar de 1100 mm de anchura y su posterior descarga a la hilera. Las dos posiciones inclinadas no sólo garantizan que la cinta se llene uniformemente, sino que además se puede consolidar un gran volumen de material en una sola hilera, produciendo una hilera de forma perfecta para la cosechadora que viene detrás.

Una o ambas unidades de la cinta pueden plegarse hidráulicamente cuando se trabaja sin agrupación de hileras o utilizando el método «19 a 12», en el que una anchura de trabajo de 19 m se consolida en 12 m para la siguiente pasada con una hileradora estándar de cuatro rotores de 12,7 m de anchura. Esta función también es útil cuando hay poco rebrote o se requiere menos marchitamiento. El simple reflejo pulsando un botón permite alternar cómodamente entre la unidad de cinta Auto Swather activa derecha e izquierda.

Isobus estándar

Las versiones Comfort y Business de la Disco 9700 están equipadas de serie con total compatibilidad Isobus. En la Disco 9700 Comfort, la subida y bajada de los brazos se realiza mediante preselección y posterior activación del distribuidor hidráulico o alternativamente a través de la gestión de cabeceras del tractor.

Funciones como el desplazamiento telescópico, el plegado de la lona protectora y el Active Float se controlan a través del sistema hidráulico Load Sensing. En los modelos Business con amplio sistema hidráulico Load Sensing, estas funciones se manejan a través de las teclas del tractor o del terminal universal Isobus (p. ej. Cebis, Cemis 700 o Cemis 1200). También es posible la asignación de teclas F a través de Aux-O o Aux-N, por ejemplo, en el mando multifuncional Cmotion.
